臺達變頻器的參數設定步驟如下：

變頻器無號參數（參數設定范圍≧0）（EX: Pr. 01-00）

1. 左移鍵功能關閉：按上下鍵調整參數值，調整至欲設定的值后按 ENTER 鍵即可。

2. 左移鍵功能開啟：長按 MODE 鍵兩秒直到參數值最低位開始閃爍，于此位數按上鍵數值會依序增加，當此位數數值為 9 時再按上鍵會跳回至 0。

3. 若按下鍵則閃爍的光標位置會左移一位，同樣于此時按上鍵此位數的值會遞增；再按下鍵游標位置會再左移一位。

4. 完成設定后，左移鍵功能并不會被關閉，若要關閉左移鍵功能則需再次按 MODE 鍵兩秒。

Ex: 參數 01-00 預設是 60.00，長按 MODE 鍵后開啟左移功能后，按左移鍵之流程如下圖

變頻器有號數參數設定情境 1（參數值為一位小數或無小數位，Ex: 參數 03-03）

1.  左移鍵功能關閉：按上下鍵調整參數值，調整至欲設定的值后按 ENTER 鍵即可。

2.  左移鍵功能開啟：長按 MODE 鍵兩秒直到參數值最低位開始閃爍，于此位數按上鍵數值會依序增加，當此位數數值為 9 時再按上鍵會跳回至 0。

3.  若按下鍵則閃爍的光標位置會左移一位，同樣于此時按上鍵此位數的值會遞增；再按下鍵光標位置會再左移一位；至最高位數時按上鍵會由 ‘ 0 ’ 轉成 ‘ - ’（負號）。

4.  完成設定后，左移鍵功能并不會被關閉，若要關閉左移鍵功能則需再次按 MODE 鍵兩秒。

Ex: 參數 03-03 預設是 0.0，長按 MODE 鍵后開啟左移功能，按左移鍵之流程如下圖

參數03-74的上限值是100.00下限是 -100.00，在左移功能開啟時若設定超過100.00或 -100.00按 ENTER 鍵會先跳 Err 字樣，然后短暫顯示上限值 100.0 或下限值 -100.0 （只顯示一位小數）以提醒使用者設定超過界限，最后會顯示當前的參數設定值（代表參數值并未被改變），并且光標位置恢復為最末位。

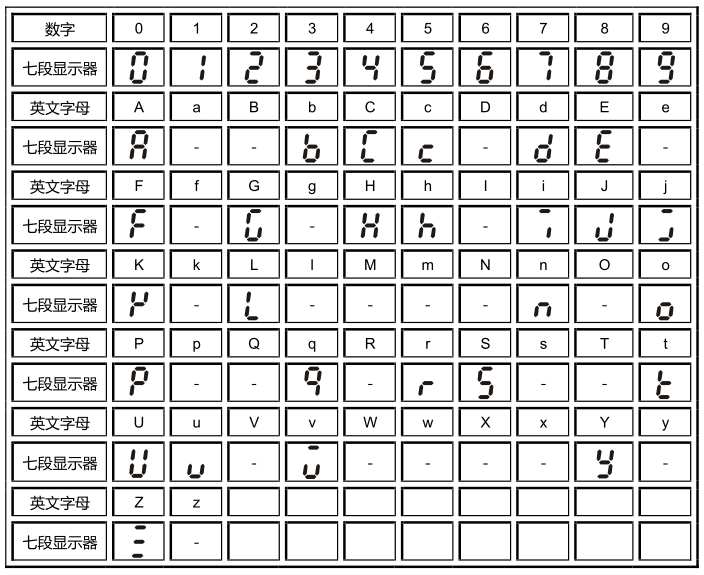

數字操作器的七段顯示器對照表
