一、項目背景
深圳目前已有較完整的產業鏈和配套能力，已經成為國內產業最集中的地區，是全國LED的重要生產基地和貿易中心。LED分光機主要用于LED產品光色一致性的檢測和分光,配有精密的光譜分析儀,具有高智能性,可自動檢測出不合格產品并將之吹入廢料盒,系統架構是由圓形振動盤與平行振動軌道負責送料,以吸嘴將LED送至轉盤,經由測試站量測光電特性之后,系統會根據量測儀器的測試結果,透過分料機構將LED送至所屬之落料盒。
深圳市炫碩光電科技是廣東地區生產LED設備的龍頭企業之一，公司集光電自動化設備的研發、生產、銷售和技術服務于一體，致力于提供高品質、中等價格、貼心服務的光電設備。其自主研發的拳頭產品：SMD-LED全自動分光機，SMD-LED全自動編帶機等系列高科技產品均處于國內領先水平，堪與國際品牌相媲美。
在激烈的市場競爭中，同行間都在拼價格，拼效率。在這樣的背景下，炫碩光電科技有限公司的高層決定進行技術革新，提高設備的檔次及生產效率。該公司的拳頭產品—SMD-LED全自動分光機，自然就成為了革新對象，分光機的核心系統---伺服系統就成為最先要改進的部分。憑借臺達在工業自動化領域多年累積的專業經驗和知名度，臺達伺服最后成功入圍，與歐美多家知名伺服制造廠家進廠一同參與測試。
二、項目方案
根據與客戶協商的結果，項目分兩步實施?？蛻粢箜椖窟M行過程中，他們的工程師必須全程參與，對各個細節進行考量。
伺服選型及特點講解。深入了解了客戶的工藝要求后，針對轉盤比較重，對剛性要求高的特點，不同于別的伺服廠家，我們開創性的選擇了750W大慣量馬達，針對檢測軸要求響應快，靜止時不能有絲毫抖動的特點，選用了A2系列。同時繪制了伺服的接線圖，羅列了需要應用到的參數。臺達伺服編碼器串行通信輸入輸出的方式比傳統的配線方式少配線，因為只需單一的位置控制方式，所用到的參數不到10組，豐富的I/0功能，功能強大的調試軟件，等等這些臺達伺服所具有的特點都給客戶留下了深刻的印象。
效果調試。LED分光機對位置精度及響應時間要求非?？量?。在整個機臺中，最關鍵有兩個工位：轉盤軸和檢測軸。轉盤軸要求高剛性，高速度，高響應，別的伺服品牌選送的都是750W輕慣量的馬達，剛性提升空間有限，臺達選用的750W高慣量馬達是輕慣量馬達慣量的2.5倍，使得該軸的剛性有了顯著的提升，靜止時（serveon）用手觸摸，沒有任何振感，客戶對我們這個效果非常滿意；檢測軸要求位置精度極高，定位不能有任何位置誤差，否者將影響檢測結果，我們選用的A2系列伺服搭配20Bit(1280000PPR)增量編碼器，可以滿足設備高精度定位控制和穩低速運轉時的應用需求，因是固定的兩個位置重復運動，我們用到了A2內部PR功能，替客戶的PLC節省了一個價值1000多元定位模塊。實際調試的結果是轉盤軸伺服的整定時間是8ms,位置誤差5個pulse,好過客戶要求的整定時間10ms,位置誤差8個pulse。檢測軸軸伺服的整定時間是3ms,位置誤差0個pulse,好過客戶要求的整定時間5ms,位置誤差1個pulse。
時間就是金錢，這句話在LED行業更能體現效率的重要性。充分利用臺達伺服優越的響應性能，拉高馬達的頻寬，搭配三組共振抑制參數有效抑制了高頻寬引起的設備振動情況。多種選擇組合，使得設備的整體運行達到最佳的狀態。最后設備的工作效率是UPH：24K，效果提高了15%。
三、工藝流程

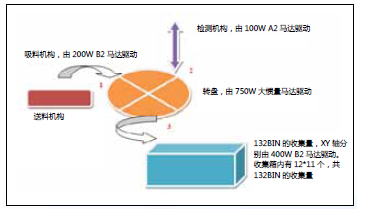

送料機構把料送到固定位→吸料機構把料送到轉盤上的工位1→轉盤轉動一個角度把料送到工位2→檢測機構下來工作采集相關數據→轉盤再把檢測后的料送到工位3→高壓氣槍把料吹入收集箱（收集箱會根據檢測的結果，事先確定好收集管的位置）。

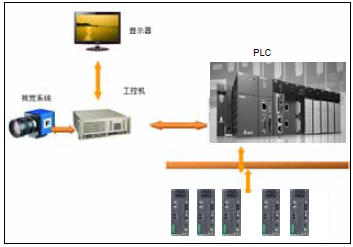

四、設備電控配置示意圖

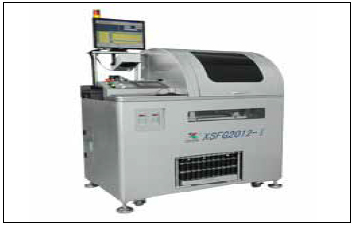

五、設備示意圖
六、項目總結
經過兩個多月的運行及試做產品，設備運行情況良好，產品成品率高。臺達伺服以其高精度、高應答、高價值的強大功能，贏得了客戶的高度認可。隨著LED市場需求的進一步加大，LED制造設備的需求量也會同比增長,臺達伺服在分光機上的成功應用，為我們打開了進入這個領域的大門，我們將為此契機，尋求更多的合作機會，讓臺達更多的機電產品在這個行業大放光芒。
